Bismillah,,

Alhamdulillah bisa sempat nge-posting lagi,,:-)
Kali ini as-satrah mau nge postingin paper as-satrah yang berhubungan dengan mata kuliah measuring instruments (alat-alat ukur). Kembali lagi dosennya (mengingat banyaknya tugas yang beliau berikan kepada kami seperti postingan as-satrah sebelumnya sejarah perkembangan standar-standar satuan internasional) memberi tugas yang berhubungan dengan alat ukur utama yakni galvanometer, alat ukur penunjang sebagai dasar untuk pembuatan alat ukur amperemeter dan voltmeter.

Galvanometer adalah alat ukur listrik yang digunakan untuk mengukur kuat arus dan beda potensial listrik yang relatif kecil. Galvanometer tidak dapat digunakan untuk mengukur kuat arus maupun beda potensial listrik yang relatif besar, karena komponen-komponen internalnya yang tidak mendukung . Gambar dibawah ini memperlihatkan bahwa galvanometer hanya dapat mengukur arus maupun tegangan yang relative rendah.

Tegangan yang diukur sekitar 1 volt

Tegangan yang diukur sekitar 24 volt, dan galvanometer RUSAK!

Galvanometer bisa digunakan untuk mengukur kuat arus maupun beda potensial listrik yang besar, jika pada galvanometer tersebut dipasang hambatan eksternal (pada voltmeter disebut hambatan depan, sedangkan pada ampermeter disebut hambatan shunt).


GALVANOMETER dengan HAMBATAN SHUNT
Galvanometer dengan hambatan shunt adalah ampermeter. Dalam pemasangannya, ampermeter ini harus dihubungkan paralel dengan sebuah hambatan shunt Rsh. Pemasangan hambatan shunt ini tidak lain bertujuan untuk meningkatkan batas ukur galvanometer agar dapat mengukur kuat arus listrik yang lebih besar dari nilai standarnya.

Pemasangan Galvanometer dengan hambatan shunt

Ketika arus mengalir melalui kumparan yang dilingkupi oleh medan magnet akan timbul gaya lorentz yang menggerakkan jarum penunjuk hingga menyimpang. Apabila arus yang melewati kumparan agak besar, maka gaya yang timbul juga akan membesar sedemikian sehingga penyimpangan jarum penunjuk juga akan lebih besar. Demikian sebaliknya, ketika kuat arus tidak ada maka jarum penunjuk akan dikembalikan ke posisi semula oleh sebuah pegas.

GALVANOMETER dengan HAMBATAN DEPAN (MULTIPLIER)
Galvanometer dengan hambatan depan adalah voltmeter. Sebuah galvanometer dan sebuah hambatan eksternal Rx yang dipasang seri. Adapun tujuan pemasangan hambatan Rx ini tidak lain adalah untuk meningkatkan batas ukur galvanometer, sehingga dapat digunakan untuk mengukur tegangan yang lebih besar dari nilai standarnya.

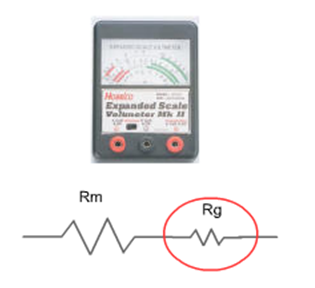

Pemasangan Galvanometer dengan hambatan depan (multiplier)

Fungsi multiplier adalah menahan arus agar tegangan yang terjadi pada galvanometer tidak melebihi kapasitas maksimum, sehingga sebagian tegangan akan berkumpul pada multiplier. Dengan demikian kemampuan mengukurnya menjadi lebih besar.

CARA KERJA GALVANOMETER
Galvanometer bekerja berdasarkan gaya Lorentz. Gaya dimana gerak partikel akan menyimpang searah dengan gaya lorentz yang mempengaruhi. Arah gaya Lorentz pada muatan yang bergerak dapat juga ditentukan dengan kaidah tangan kanan dari gaya Lorentz (F) akibat dari arus listrik, I dalam suatu medan magnet B. Ibu jari, menunjukan arah gaya Lorentz . Jari telunjuk, menunjukkan arah medan magnet (B). Jari tengah, menunjukkan arah arus listrik (I). Untuk muatan positif arah gerak searah dengan arah arus, sedang untuk muatan negatif arah gerak berlawanan dengan arah arus.

Cara kerjanya galvanometer sama dengan motor listrik, tapi karena dilengkapi pegas, maka kumparannya tidak berputar. Karena muatan dalam magnet dapat berubaha karena arus listrik yang mengalir ke dalamnya. Galvanometer pada umumnya dipakai untuk arus searah, tetapi prinsipnya menggunakan konstruksi kumparan putar.

Cara kerja galvanometer, yaitu berputarnya kumparan karena munculnya dua gaya Lorents sama besar tetapi berlawanan arah, yang bekerja pada dua sisi kumparan yang saling berhadapan. Kawat tembaga dililitkan pada inti besi lunak berbentuk silinder membentuk statu kumparan, dan diletakkan diantara diantara kutub-kutub sebuah magnet hermanen. Arus listrik memasuki dan meninggalkan kumparan melalui pegas spiral yang terpasang di atas dan di bawah kumparan. Maka sisi kumparan yang dekat dengan kutub utara dan kutub selatan mengalami gaya Lorente yang sama tetapi berlawanan arah, yang akan menyebebkan kumparan berputar. Putaran kumparan ditahan oleh kedua pegas spiral, sehingga kumparan hanya akan berputar dengan sudut tertentu. Putaran dari kumparan diteruskan oleh sebuah jarum untuk menunjuk pada skala tertentu. Angka yang ditunjukkan oleh skala menyatakan besar arus listrik yang diukur.
